       電力故障錄波，又稱暫態故障錄波，是一種電網故障診斷的系統，它能夠在系統發生故障時，自動、準確地記錄故障前后各種電氣量的變化情況，為故障分析和處理提供重要數據支持。

       通常情況下，專用的故障錄波裝置會實時高速采集電氣數據，并根據故障時的電氣量特征設定觸發算法，當實時數據滿足觸發條件（如過壓、欠壓、頻率越限及變化率越限等）時，將觸發時刻前后的一定時間內的數據，形成故障波形圖。這個過程構成了完整的故障錄波過程。故障錄波裝置生成標準的COMTRADE文件，符合IEEE標準電力系統暫態數據交換通用格式，SCADA系統會解析該文件，并還原波形進行顯示。

       力控ForceSCADA全面支持電力故障錄波功能，可以解析符合IEEE 1991和1999年版本的COMTRADE標準的文件，支持ASCII和BINARY格式的錄波數據文件。

       在實際使用中，用戶需要在ForceSCADA的工程中配置FTP下載任務，當故障錄波設備生成標準的COMTRADE文件，文件將會自動下載到指定路徑，并由故障錄波組件對下載完成的COMTRADE文件進行解析和顯示，呈現出對應的故障波形圖。

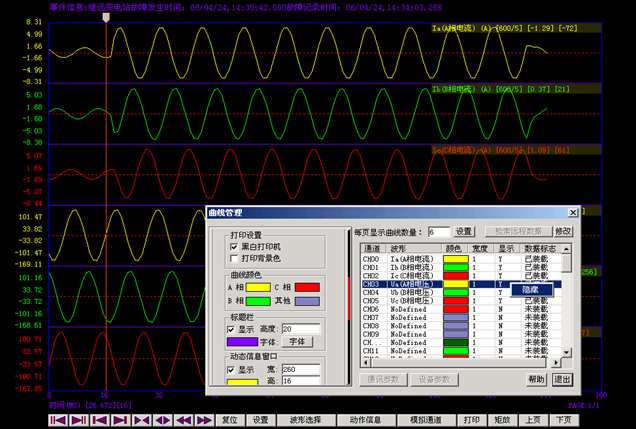

       力控ForceSCADA可呈現豐富絢麗的錄波曲線圖像，支持對錄波曲線的放縮、平移、翻頁等操作，有助于電力系統的日常運維工作，通過分析和比較系統顯示的故障波形，可以推斷事故原因，并判斷保護裝置是否正確動作，從而提升電力系統的安全運行水平。
